Fotogalvaaniliste elektritootmissüsteemide klassifikatsioon
Fotogalvaanilised elektritootmissüsteemid jagunevad iseseisvateks fotogalvaanilisteks elektritootmissüsteemideks, võrguga ühendatud fotogalvaanilisteks elektritootmissüsteemideks ja hajutatud fotogalvaanilisteks elektritootmissüsteemideks.

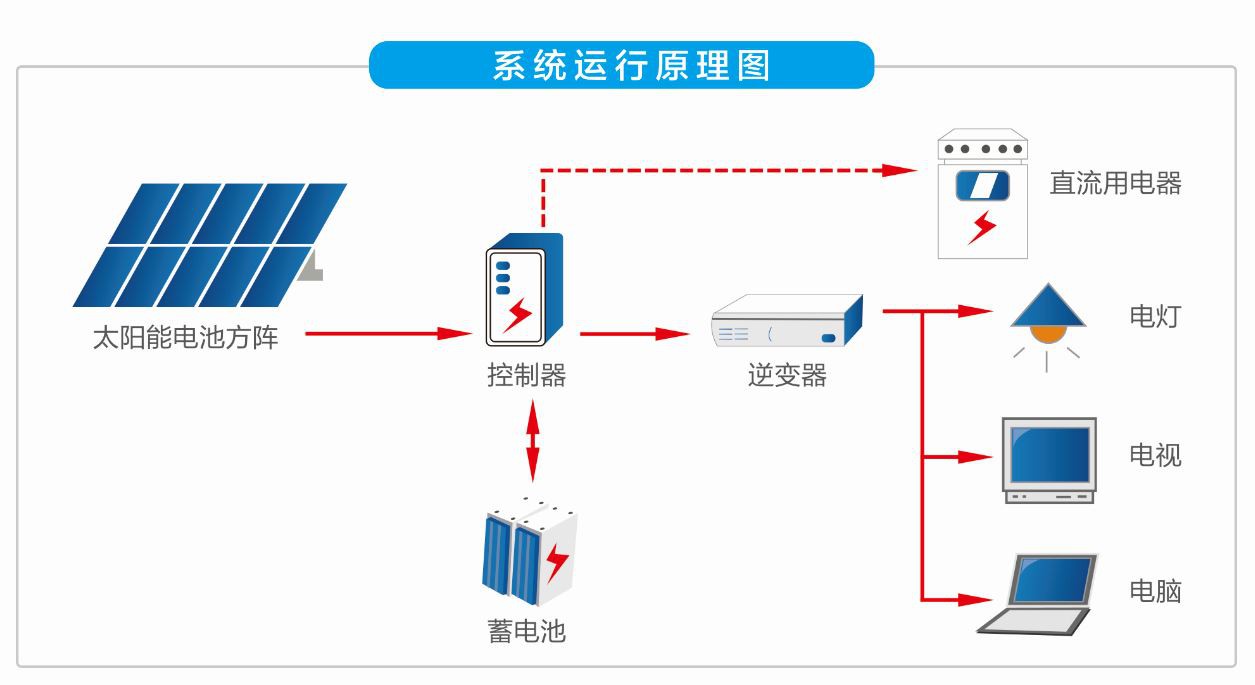

1. Sõltumatut fotogalvaanilist elektritootmist nimetatakse ka võrgu väliseks fotogalvaaniliseks energiatootmiseks. See koosneb peamiselt päikesepatareide komponentidest, kontrolleritest ja patareidest. Kui soovite toita vahelduvvoolu koormust, peate konfigureerima ka vahelduvvoolu muunduri. Sõltumatute fotogalvaaniliste elektrijaamade hulka kuuluvad kaugemate piirkondade külade toiteallikad, päikeseenergia majapidamissüsteemid, sidesignaalide toiteallikad, katoodkaitse, päikese tänavavalgustid ja muud iseseisvalt töötavate patareidega fotogalvaanilised elektritootmissüsteemid.
2. Võrguühendusega fotogalvaaniline elektrienergia tootmine tähendab, et päikesemoodulite tekitatud alalisvool muundatakse võrguga ühendatud muunduri abil vooluvõrgu nõuetele vastavaks vahelduvvooluks ja seejärel otse avaliku võrguga.

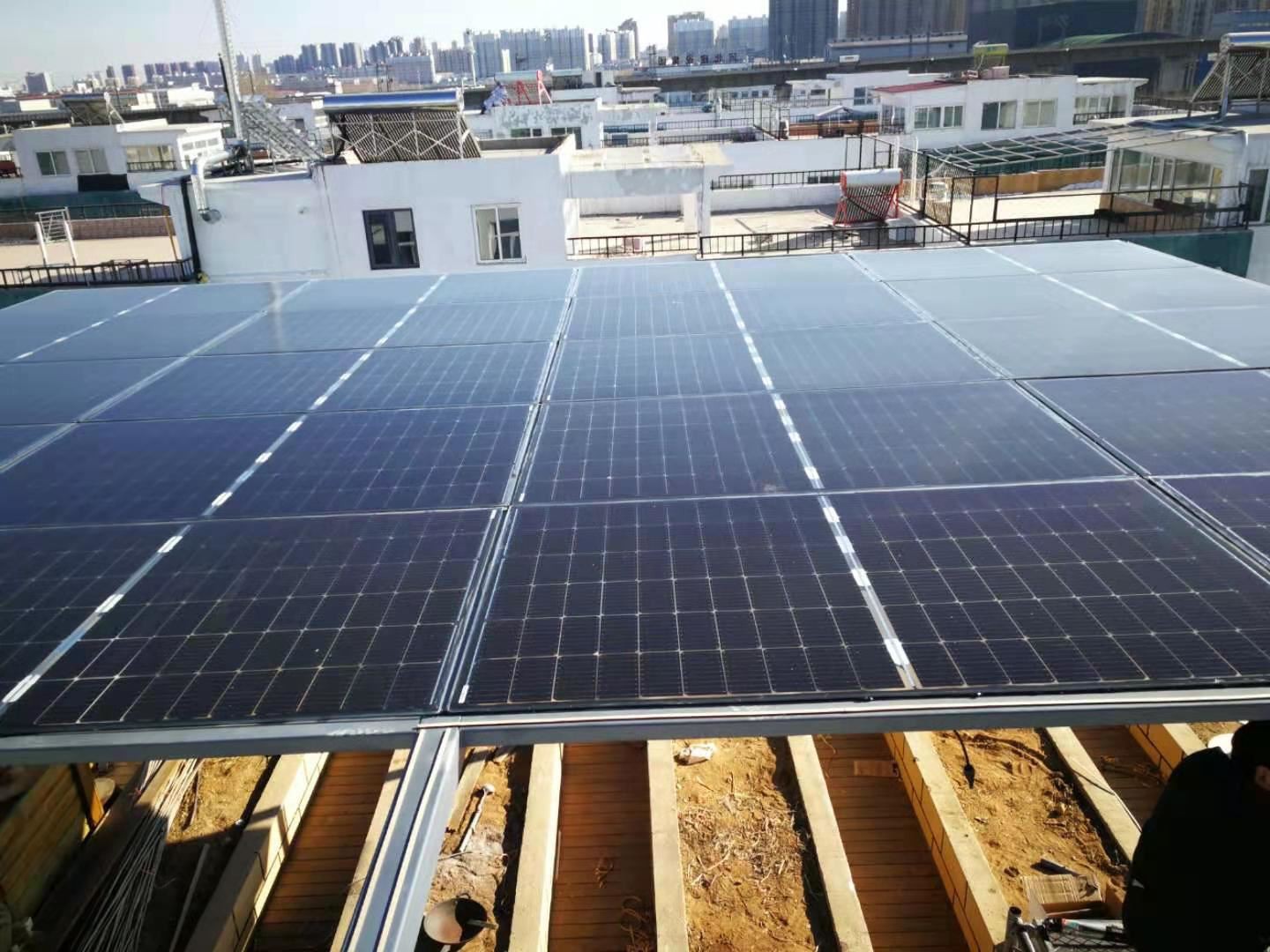

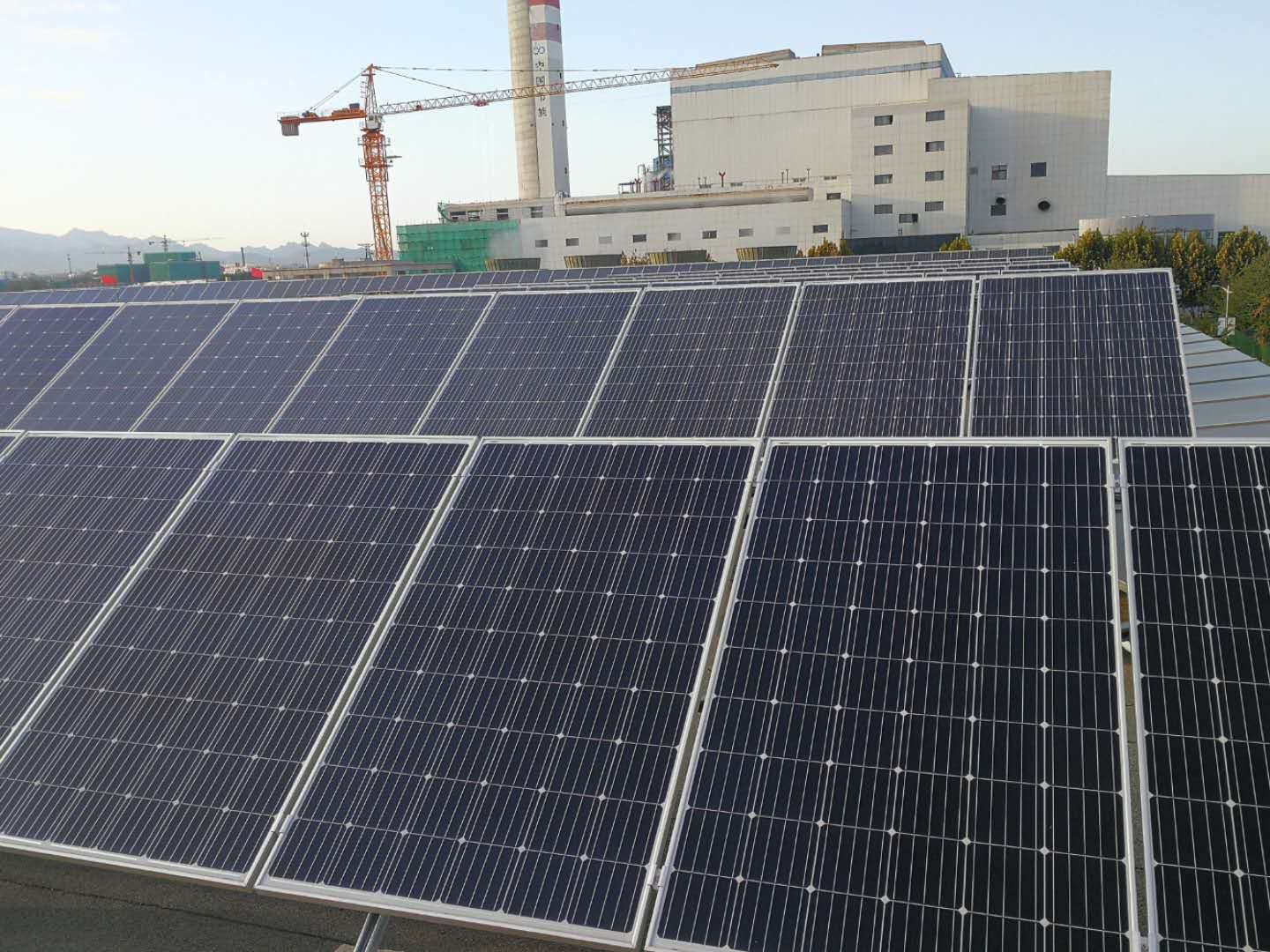

Seda saab jagada võrguga ühendatud elektritootmissüsteemideks patareidega ja ilma. Võrguühendusega akupatareiga elektritootmise süsteem on ajastatav ja seda saab vajadusel võrku ühendada või sellest välja ühendada. Sellel on ka varutoiteallika funktsioon, mis võib anda hädaolukorras elektrivõrku, kui võrk on välja lülitatud. Elamutesse paigaldatakse sageli fotogalvaanilise võrguga ühendatud patareidega elektritootmissüsteemid; elektrivõrguga ühendatud ilma patareideta elektritootmissüsteemidel ei ole hajutatavuse ja varundamise funktsiooni ning need on tavaliselt paigaldatud suurematele süsteemidele. Võrguühendusega fotogalvaanilise elektri tootmisel on tsentraliseeritud suuremahulised võrku ühendatud fotogalvaanilised elektrijaamad, mis on üldjuhul riikliku taseme elektrijaamad. Peamine omadus on see, et genereeritud energia edastatakse otse võrku ja võrk on ühtlaselt kasutajatele elektrivarustuseks paigutatud. Sellisel elektrijaamal on aga suur investeering, pikk ehitusperiood ja suur ala ning see pole veel eriti arenenud. Jaotatud väikesed võrguga ühendatud fotogalvaanikad, eriti fotogalvaanilistesse hoonetesse integreeritud fotogalvaanilised elektritootmised, on väikeste investeeringute, kiire ehituse, väikese jalajälje ja suure poliitilise toetuse eeliste tõttu võrguga ühendatud fotogalvaanilise elektritootmise peavool.
3. Hajutatud fotogalvaaniline elektritootmissüsteem, mida nimetatakse ka hajutatud elektritootmiseks või hajutatud toiteallikaks, tähendab väiksema fotogalvaanilise elektrivarustussüsteemi konfiguratsiooni kasutaja saidil või elektrikoha lähedal, et rahuldada konkreetsete kasutajate vajadusi ja toetada olemasolevat elektrijaotusvõrku Majanduslik toimimine või vastama nende kahe aspekti nõuetele samaaegselt.
Hajutatud fotogalvaanilise elektritootmise süsteemi põhivarustus sisaldab fotogalvaanelementide komponente, fotogalvaanilisi ruudukujulisi klambreid, alalisvoolu kombinaatorkaste, alalisvoolu jaotuskappe, võrku ühendatud muundureid, vahelduvvoolu jaotuskappe ja muid seadmeid, samuti toiteallikasüsteemi jälgimisseadmeid ja keskkonnaseire seade. Selle töörežiim on see, et päikesekiirguse korral muundab fotogalvaanilise elektritootmise süsteemi päikesepatareimoodulite massiiv päikeseenergiast väljuva elektrienergia ja saadab selle alalisvoolu kombaini kasti kaudu alalisvoolu jaotuskappi ja pööratakse ümber võrku ühendatud muunduri abil vahelduvvoolu toiteallikasse. Hoone' enda koormust, ülejääki või ebapiisavat võimsust reguleeritakse võrguga ühendamisel.
